或許，顛覆就在眼前？
隨著科技的發展和技術的逐漸完善，人們對高清晰度顯示的需求越來越大，更小的間距、更逼真的畫面呈現質量，成為LED顯示技術不斷追求的方向。目前，中國LED顯示產業正在迎來跨越式發展，尤其是以Micro-LED技術為代表的新一代顯示技術異軍突起，LED屏正在迎來小間距和微間距時代。
作為信息顯示載體和人機交互窗口，LED屏歷經多年的技術創新迭代。如今，進入5G信息時代，LED顯示技術應用范疇逐漸向小尺寸穿戴式顯示、手機和平板電腦顯示、電視顯示、超大顯示墻大屏應用、車載應用以及VR/AR/MR場景領域拓展，以Micro LED為代表的新型顯示成為超高清視頻、家庭影院、虛擬現實等產業的重要支撐。
Micro LED顯示屏憑借自發光、高亮度、高刷新、無縫拼接、以及近距離觀看畫質佳等諸多優勢，在多種顯示屏中脫穎而出獲得市場青睞。隨著LED顯示屏點間距的縮小，作為LED顯示屏的大腦及神經末梢，Micro-LED驅動芯片及控制系統迎來了新的機遇與挑戰。
01
如何解決板卡設計復雜
帶來的故障風險增加問題？

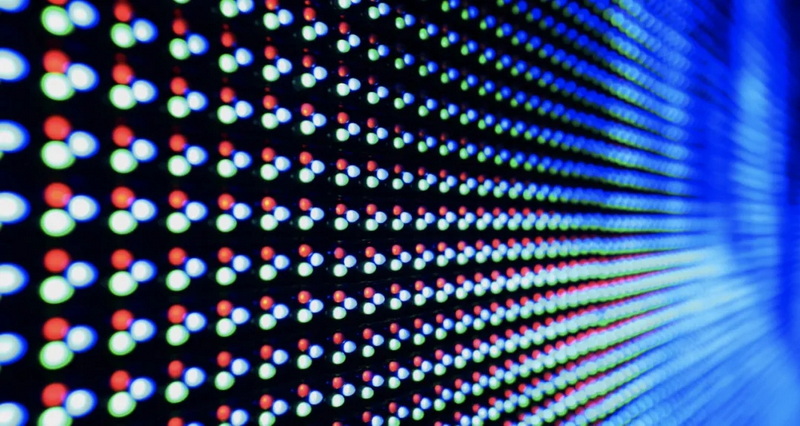

（圖片來源于網絡）
LED顯示屏隨著點間距的縮小，意味著在單位面積內的像素密度增高，單位面積內LED芯片數量增多，會造成行管與列管在顯示主板上的密度增加。在傳統方案中開關功能、定電流功能、邏輯運算功能、圖像緩沖區等功能需要由不同的IC各司所職，共同作用于LED顯示屏，因而不同功能的線路層層堆疊，必然會導致PCB 布線更加擁擠，紛繁的線路導致故障風險點增加，從而影響顯示屏可靠性。因此，為了精簡板卡的布線設計，進一步提高穩定性，驅動IC需要更高集成度。
02
LED顯控系統如何實現節能環保、低功耗？
（圖片來源于網絡）
在節能減排的國家政策引導下，LED顯示屏在應用范圍不斷擴展的進程中，節能成為LED顯示屏無法忽視的重要問題。而隨著點間距縮小，單位面積上LED顯控系統的功耗上升明顯。點間距的微縮化與低功耗是否如同“魚與熊掌”不可兼得？
目前主流的節能方案是使用共陰極的方案替代傳統的共陽極方案，共陰驅動是指單顆LED像素負極連接，正極驅動，據統計共陰方案比共陽方案節能約 20~30%。此外，驅動IC作為LED顯示屏的重要組成部分，其性能的高低是影響功耗大小的重要因素。通過驅動IC的優化設計，降低工作電壓和工作電流，或者使用動態節能技術，或者采用高集成驅動方案從而降低IC功耗，進一步降低系統功耗，也是LED系統節能的一種方式。
03
點間距變小后，
如何實現更好的亮度均勻性？
（圖片來源于網絡）
隨著 LED 顯示屏點間距的縮小，LED 屏的像素密度越來越高，為了維持單位面積的最高亮度，不得不降低 LED 燈珠的驅動電流。同時，為了能夠在有限的面積上布下更多的像素，PCB 走線等也不得不減小線寬。這些都會導致 LED芯片對于PWM 信號響應的線性度變差。這意味著，在不同的 PWM 信號下，得到的發光強度不再符合線性關系，從而導致 LED 屏在不同灰階下呈現出不同的 mura 形態，以往僅靠單層校正就可以保證不同灰階均勻性的前提被打破，出現高亮均勻中低灰不均勻的情況。這就要求控制系統需要全灰階校正，可以在不同的灰階，分別對 LED 顯示屏進行校正，再通過內部的自適應校正處理算法。
04
LED顯示屏能否像液晶電視一樣簡單易用？
傳統的LED系統顯示屏上播放的內容來源于視頻源，視頻源的視頻信號先進入發送卡/發送盒，通過控制器完成視頻解碼、數據切分、格式轉換等一系列的數據處理后，輸出給接收卡。接收卡將數據分發至顯示屏上面的驅動芯片，通過控制顯示屏上面的驅動IC工作狀態，完成每一顆LED燈的亮暗與顏色，從而在箱體的LED陣列上顯示出圖像。
由于發送卡與接收卡之間依靠多條網線連接，接收卡與LED模組之間依靠多條排線連接，因此處理節點較多，導致了LED系統鏈路復雜，很難變得簡單易用；同時，傳統的LED系統，通過網線級聯的方式，導致布線的難度和美觀程度都大大受到影響。LED顯示屏能否像液晶電視一樣鏈路簡單，即插即用，一直是LED系統拓展應用進程中的攔路虎。
綜上所述，在Mini/Mirco LED對單顆驅動IC的要求越來越高的背景下，IC 集成化、高性能與節能成為未來顯示技術發展的大趨勢。在市場與行業需求的陣陣呼聲中，行業內能否有一種解決方案一鍵解決上述所有問題？小間距LED顯示屏何時能夠以更加輕巧精簡的姿態應用于千行百業？紛繁復雜的板卡設計何時才能退出歷史舞臺？
或許，顛覆就在眼前。
北京淳中科技股份有限公司 (淳中 TRICOLOR )是全球領先的專業視音頻顯控產品及解決方案的供應商，秉承深厚的圖像處理、音視頻編解碼、傳輸技術、系統集成的專業能力，致力于面向全球各行業客戶提供領先的顯控產品與解決方案及專業優質的服務。秉承“淳德忠信”的經營理念，以成為世界一流企業為使命，立志成為受人尊敬的、全球領先的音視頻行業的領航者，并為社會帶來價值。
)
